Actividad 2 (opcional)

Acondicionamiento de la señal de salida del sensor de temperatura TMP36

Objetivo: Retar su entendimiento sobre la discusión de acondicionamiento de señales haciendo un aplicación practica de dichos concetos.

Descripción: La idea es hacer un procedimiento análogo al que se expuso en la sección de sensores y señales pero ahora para el caso del encapsulado TMP36. La idea es implementar también el circuito con la ayuda de aplificadores operacionales para ello, debido a la carencia de los componentes necesarios de forma presencial, se sugiere usar un plataforma de simulación que tiene este sensor (TinkerCAD). Allí podrá crear el circuito e incluso hacer mediciones con el multimetros que integra. Al final del acondicionamiento se espera que el rango de voltajes de la señal cubra todo el intervalo de 0 V a 5 V. A continuación se muestra las componentes necesarias que deberá buscar en el simulador.

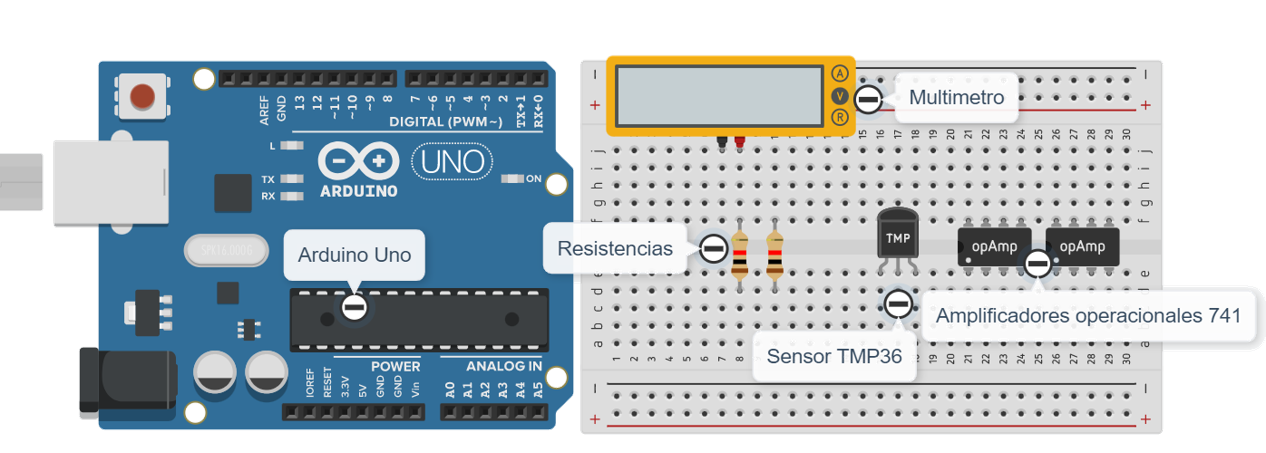

Fig. 23 Componentes disponibles en el simulador TinkerKad.
